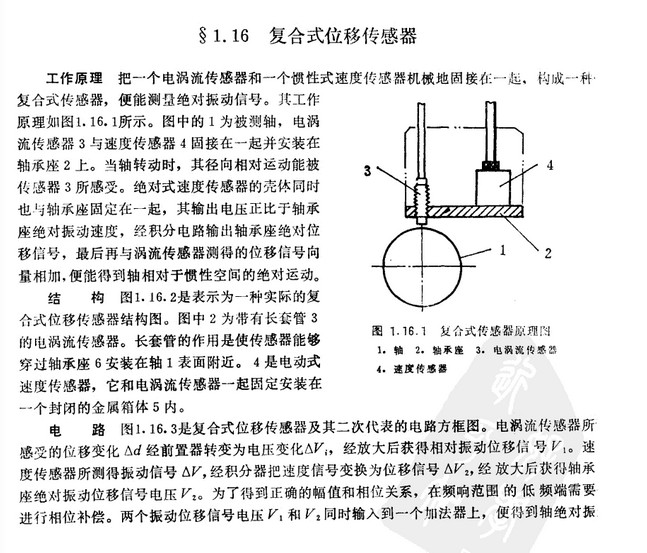

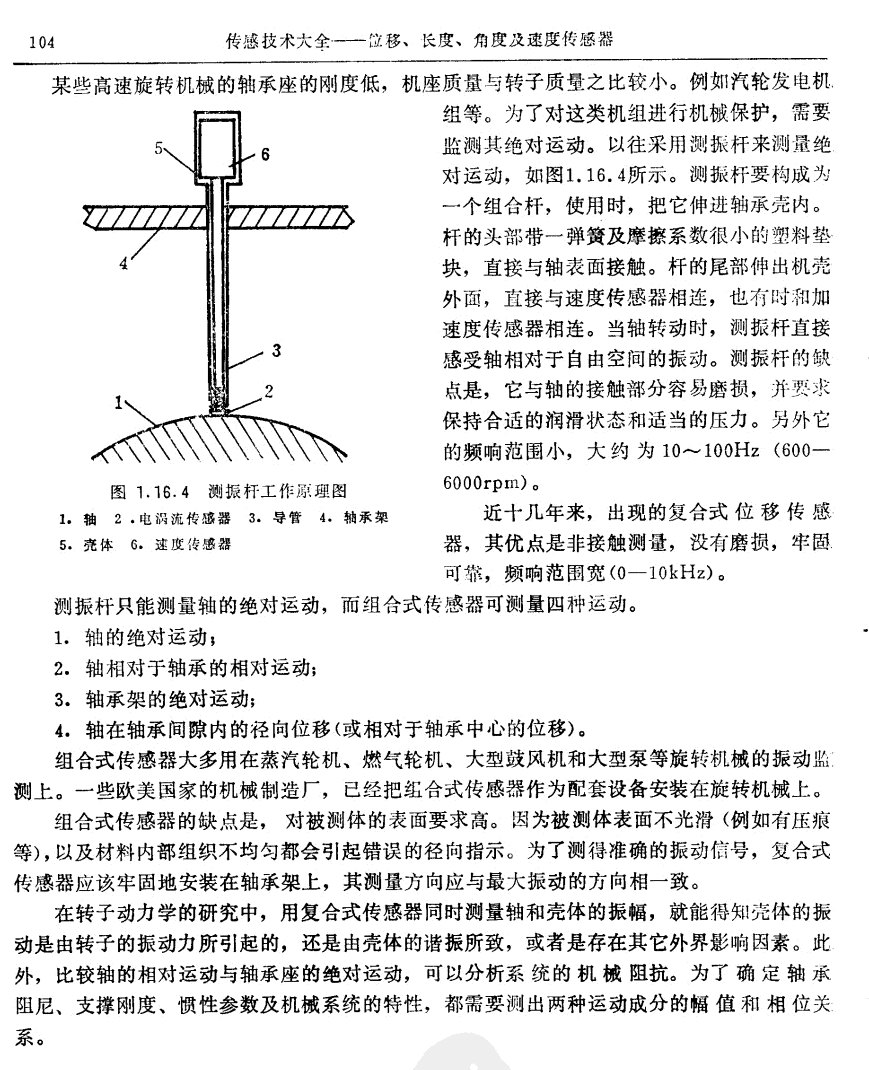

工作原理 把一個電渦流傳感器和一個慣性式速度傳感器機械地固接在一起，構成一種復合式傳感器，便能測量絕對振動信好。其工作原理如圖1.16.1所示。圖中的1為被測軸，電渦 流傳感器3與速庶傳感器4固接在一起并安裝在 軸承痤2上。為軸轉動時，其徑向相對運動能被傳感器3所感受。絕對式速度傳感器的殼體問時也與軸承座固定在一起，其輸出電壓正比于軸承 座絕對振動速度，經積分電路輸出軸承座絕對位 移信號，最后再與渦流傳感器測得的位移位號向量相加.便能得到軸相對于慣性空間的絕對運動。

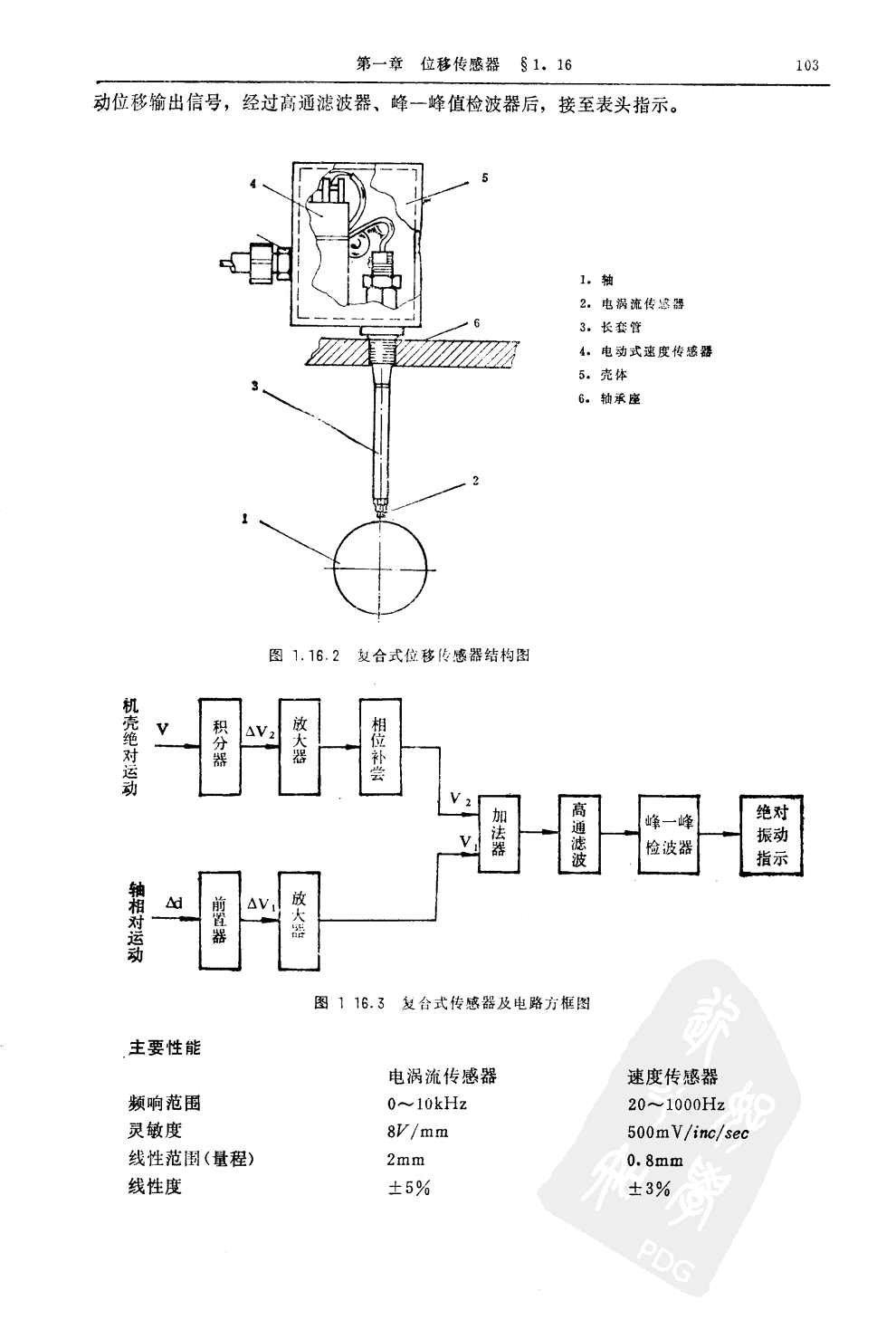

結 構   圖1.16.2是表示為一種實際的復合式位移傳感器結構，圖中2為帶有長套管3 的電渦流傳感器。長套管的作用是使傳感器能夠 穿過軸承座6安裝在軸1表面附近。4是電動式速度傳感器，它和電渦流傳感器一起固定安裝在 一個封閉的金屬箱體5內。

電 路 1.16.3是合式位移傳感器及其二次代表的電路方框圖。電渦流傳感器所感受的位侈變化么△d經前置器轉變為電壓變化△V1，經放大后獲得相對振動位移信號V1。速 度傳感器所測得震動信號△V,經積分器把速度信號變換為位移信號△V2,經放大后獲得軸承座絕對振動位移位信號電壓V2。為了得到正確的幅值和相位關系，在頻響范圍的低頻端需要進行相位補償。兩個振動位移信號電壓V1和V2同時輸入到一個加法器上，使得到軸絕對振
