電阻式 - 新世聯傳感器

更新時間：2013-07-11 15:28:11

應用介紹

工作原理

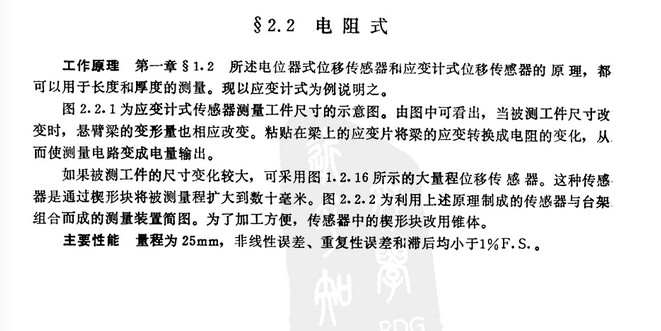

    笫一章§1.2 所述電位器式位移傳感器和應變計式位移傳感器的原理，都可以于長度和厚度的測量。現以應變計式為例說明之。

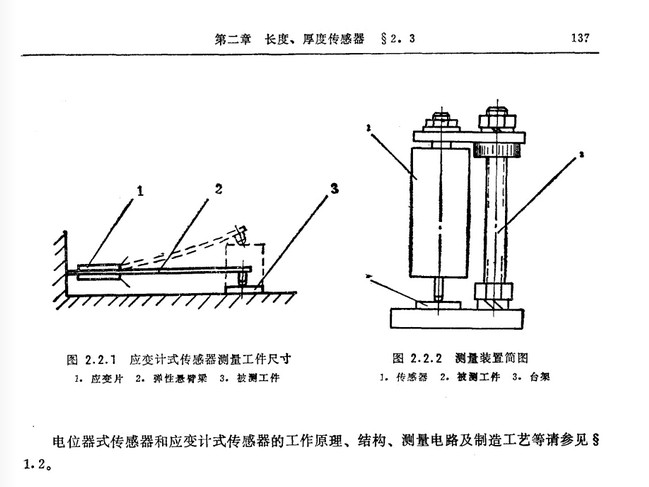

圖2.2.1為應變計式傳感器測量工件尺寸的示意圖。由圖中可看出，當被測工件尺寸改變時，懸臂梁的變形量也相應改變。粘貼在梁上的應變片將梁的應變轉換成電阻的變化，從而使測量電路變成電量輸出。

如果被測工件的尺寸變化較大，可采用圖1.2.16所示的大量程位移傳感器。這種傳感器坫通過楔形塊將被測量程擴大到數十毫米。圖2.2.2為利用上述原理制成的傳感器與臺架組合而而成的測量裝置簡圖。為了加工方便，傳感器中的楔形塊改用錐體。

主要性能  量程為25mm,非線性誤差、重復性誤差和滯后均小于1%F.S.。
